Опоры трубчатые




ТИП  НП  и НФ (2 – 4 м.)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые относятся к декоративным (садово-парковым) и предназначены для установки одного-двух торшерных светильников массой не более 10 кг.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции»

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм.
- Порошковая окраска или окраска эмалью..

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

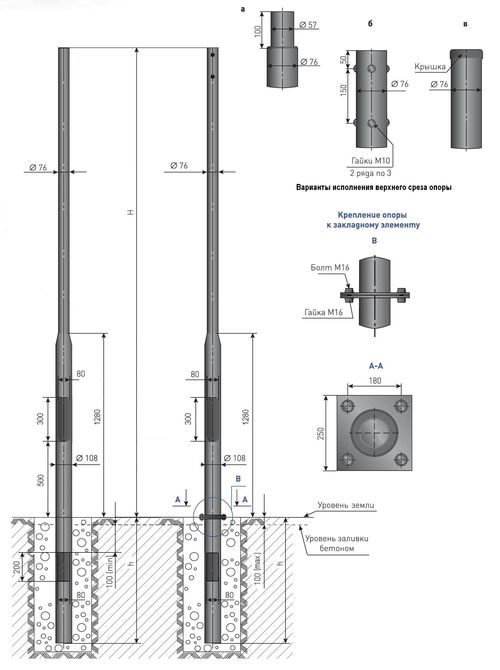

Опора НП и НФ

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
h
k
Б
d
Dв
(кг)
(мм)
(м)
(м)
(шт)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая НП
НП-2,0-02
30
108
2
1
2


76/60
НП-3,0-02
36
108
3
1
2


76/60
НП-4,0-02
42
108
4
1
2


76/60
Опора освещения трубчатая несиловая фланцевая НФ
НФ-2,0-02
22
108
2

2
180
20
76/60
НФ-3,0-02
29
108
3

2
180
20
76/60
НФ-4,0-02
35
108
4

2
180
20
76/60
m - масса
Dн – диаметр (у основания)
H – вертикальный размер
h – длина подземной части
к – количество секций
Б – монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза


ТИП  НП  и НФ (4 - 6 м.)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые относятся к декоративным (садово-парковым) и предназначены для установки кронштейнов и светильников массой не более 40 кг.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции»

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм..
- Порошковая окраска или окраска эмалью.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

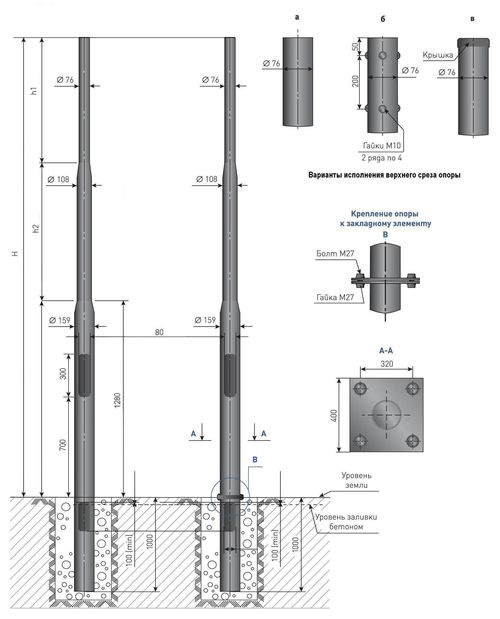

Опора НП и НФ



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
L
k
Б
d
Dв
(кг)
(мм)
(м)
(м)
(шт)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая НП
НП-4,0-02
70
159
4
1
3


76
НП-5,0-02
78
159
5
1
3


76
НП-6,0-02
86
159
6
1
3


76
Опора освещения трубчатая несиловая фланцевая НФ
НФ-4,0-02
53
159
4

3
320
22
76
НФ-5,0-02
61
159
5

3
320
22
76
НФ-6,0-02
70
159
6

3
320
22
76

m - масса
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
к – количество секций
Б – монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза


ТИП  НП  и  НФ  (12-15 м.)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов, и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия»

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные сварные или разборные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

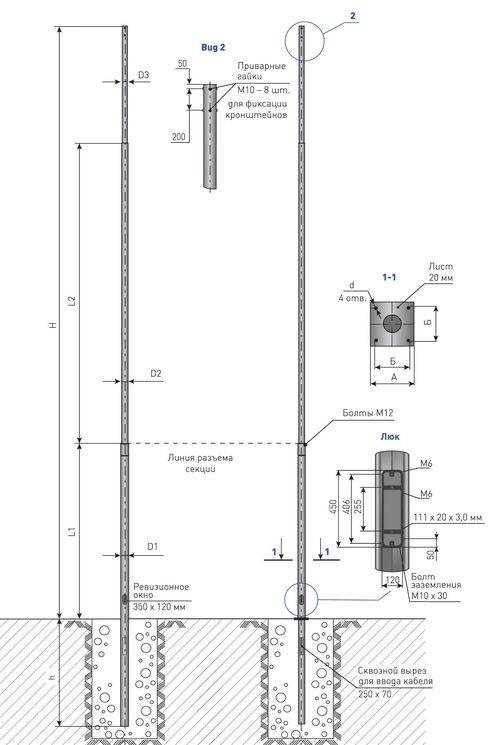

Опоры НП и НФ

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
Аналоги
m
D1
Н
h
k
L
Б
d
D3

(кг)
(мм)
(м)
(м)
(шт)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая НП
НП-12/14-02
ОТ3-12,0-2,0
354
168
12
2
3
8,7


108
НП-15/17-02
ОТ3-15,0-2,0
579
219
15
2
3
9,7


133
Опора освещения трубчатая несиловая НФ
НФ-12-02
ОТ3ф-12,0
286
168
12

3
8,7
300
27
108
НФ-15-02
ОТ3ф-15,0
489
219
15

3
9,7
400
36
133

m - масса
D1 – диаметр (у основания)
H – вертикальный размер
h – длина подземной части
к – количество секций
L – max длина составной части
Б – монтажный размер
d – диаметр отверстий
D3 – диаметр верхнего среза




ТИП  НФ  (25 - 30 м.)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые фланцевые устанавливаяюся на фланец и предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов, и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия»

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые фланцевые представляют собой стальные  разборные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

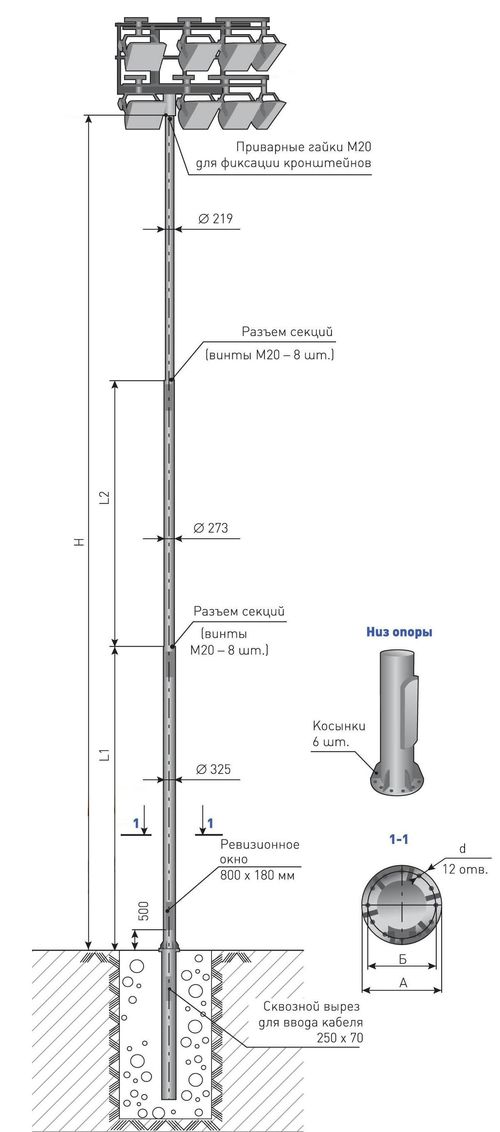

Опора НФ

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
Аналоги
m
Dн
Н
k
h
Б
d
Dв

(кг)
(мм)
(м)
(шт)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая фланцевая НФ
НФ-25-02
ОТ3ф-25,0
1 808
325
25
3
9
470
36
219
НФ-30-02
ОТ3ф-30,0
2 076
325
30
3
11
540
36
219
m - масса
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
к – количество секций
h – max длина составной части
Б – монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза



ТИП  ОТ3 и ОТ3ф

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов, и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия»

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные  сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

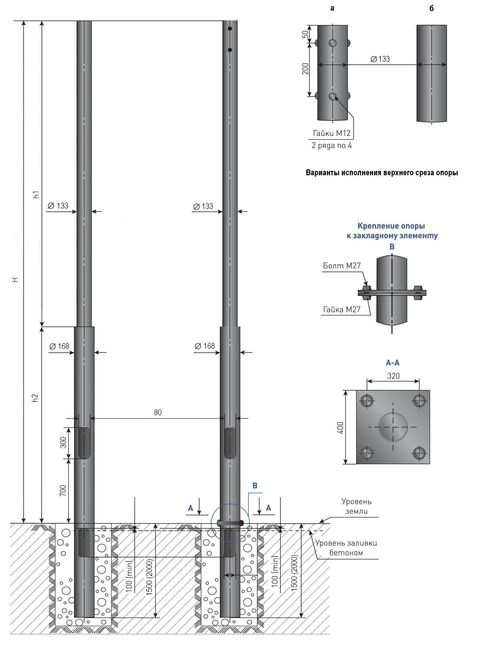

Опора ОТЗ и ОТЗф

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
L
Б
d
Dв
(кг)
(мм)
(м)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая ОТ3
ОТ3-5,0-1,5
180
168
5
1,5


133
ОТ3-5,0-2,0
265
168
5
2


133
ОТ3-6,0-1,5

168
6
1,5


133
ОТ3-6,0-2,0

168
6
2


133
ОТ3-7,0-1,5

168
7
1,5


133
ОТ3-7,0-2,0

168
7
2


133
ОТ3-8,0-1,5

168
8
1,5


133
ОТ3-8,0-2,0

168
8
2


133
ОТ3-9,0-1,5

168
9
1,5


133
ОТ3-9,0-2,0

168
9
2


133
Опора освещения трубчатая несиловая ОТ3ф
ОТ3ф-5,0

168
5

320
26
133
ОТ3ф-6,0

168
6

320
26
133
ОТ3ф-7,0

168
7

320
26
133
ОТ3ф-8,0

168
8

320
26
133
ОТ3ф-9,0

168
9

320
26
133

m - масса
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
Б– монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза



ТИП  ОТ-1 и ОТ-1ф  (5-11 м)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые относятся к декоративным (садово-парковым) и предназначены для установки одного-двух светильников массой не более 40 кг.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные  сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

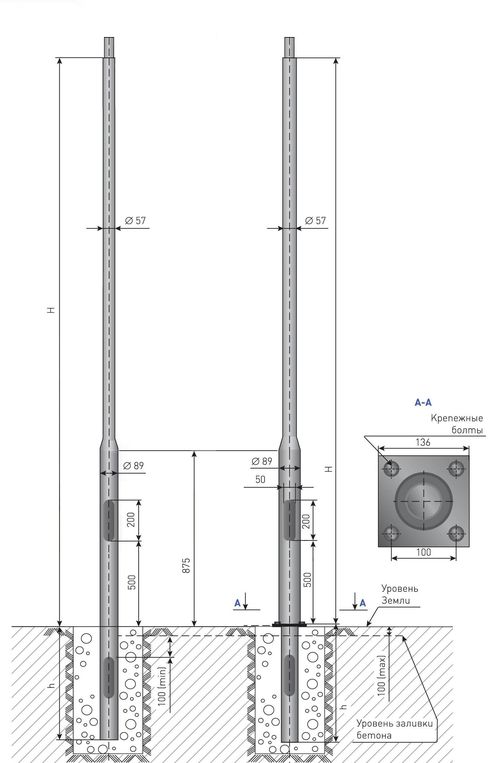

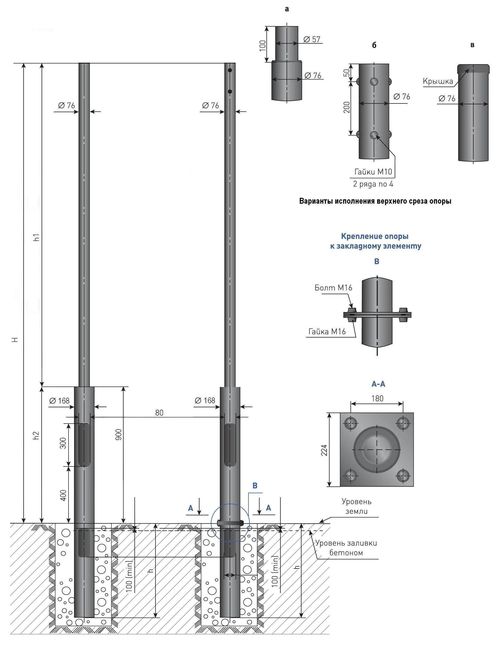

Опора ОТ1 и ОТ1ф

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
L
Б
d
Dв
(кг)
(мм)
(м)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая ОТ-1
ОТ-1-5(1,5)
113
159
5
1,5


133*60
ОТ-1-6(1,5)
125
159
6
1,5


133*60
ОТ-1-7(1,5)
142
159
7
1,5


133*60
ОТ-1-8(2,0)
162
159
8
2


133*60
ОТ-1-9(2,0)
180
159
9
2


133*60
ОТ-1-10(2,0)
192
159
10
2


133*60
ОТ-1-11(2,0)
206
159
11
2


133*60
Опора освещения трубчатая несиловая ОТ-1(ф)
ОТ-1-6(Ф)*
105
159
6

200
22
133*60
ОТ-1-7(Ф)*
120
159
7

200
22
133*60
ОТ-1-8(Ф)
143
159
8

300
32
133*60
ОТ-1-9(Ф)
161
159
9

300
32
133*60
ОТ-1-10(Ф)
174
159
10

300
32
133*60
ОТ-1-11(Ф)
184
159
11

300
32
133*60

m - масса
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
Б – монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза





ТИП  ОТ-2 и ОТ-2ф  (5-10 м)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов, и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия»

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные  сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

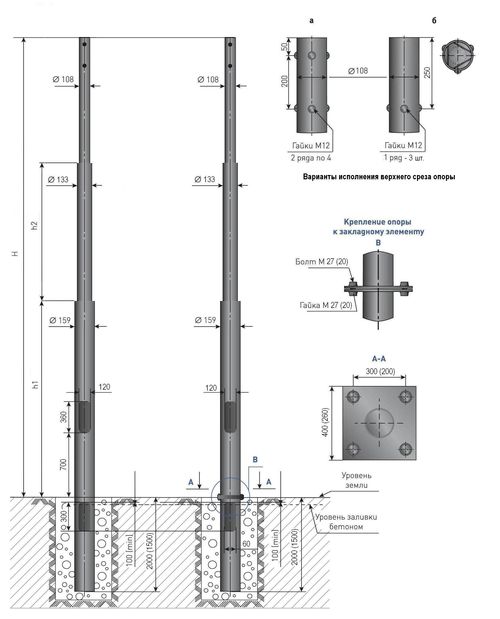

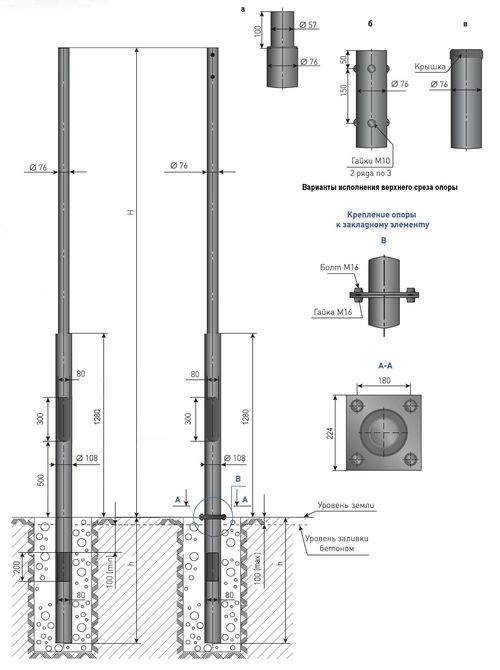

Опора ОТ2 и ОТ2ф



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
L
Б
d
Dв
(кг)
(мм)
(м)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая ОТ-2
ОТ-2-5(1,5)
116
159
5
1,5


108*60
ОТ-2-6(1,5)
127
159
6
1,5


108*60
ОТ-2-7(1,5)
142
159
7
1,5


108*60
ОТ-2-8(2,0)
163
159
8
2


108*60
ОТ-2-9(2,0)
178
159
9
2


108*60
ОТ-2-10(2,0)
187
159
10
2


108*60
Опора освещения трубчатая несиловая ОТ-2(ф)
ОТ-2-5(Ф)
96
159
5

200
22
108*60
ОТ-2-6(Ф)
111
159
6

200
22
108*60
ОТ-2-7(Ф)
122
159
7

200
22
108*60
ОТ-2-8(Ф)
143
159
8

300
32
108*60
ОТ-2-9(Ф)
160
159
9

300
32
108*60
ОТ-2-10(Ф)
172
159
10

300
32
108*60

m - масса
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
Б – монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза





ТИП  КО  и КОф

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые относятся к декоративным (садово-парковым) и предназначены для установки одного-двух светильников массой не более 40 кг.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные  сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

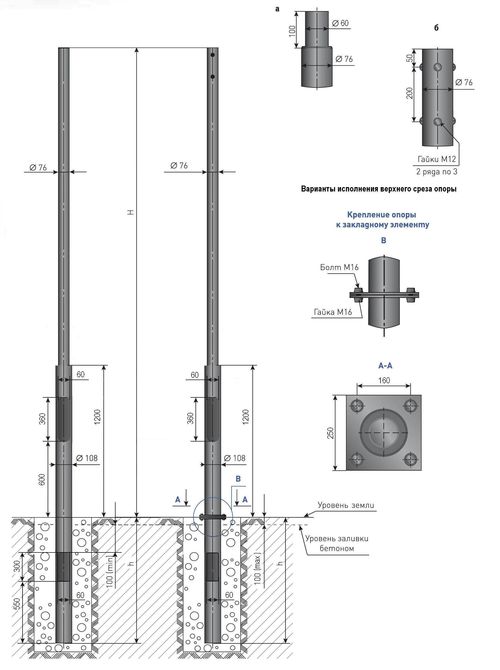

   Опора КО и КОф


НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
L
Б
d
Dв
(кг)
(мм)
(м)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая КО-1
КО-1-3,0(1,2)
40
108
3
1,2


76/60
КО-1-3,5(1,2)
44
108
3,5
1,2


76/60
КО-1-4,0(1,2)
48
108
4
1,2


76/60
КО-1-4,5(1,2)
52
108
4,5
1,2


76/60
КО-1-5,0(1,2)
55
108
5
1,2


76/60
Опора освещения трубчатая несиловая КО-1(ф)
КО-1-3,0(ф)

108
3

160
22
76/60
КО-1-3,5(ф)

108
3,5

160
22
76/60
КО-1-4,0(ф)

108
4

160
22
76/60
КО-1-4,5(ф)

108
4,5

160
22
76/60
КО-1-5,0(ф)

108
5

160
22
76/60

m - масса
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
Б – монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза



ТИП  ОТ-1 и ОТ-1ф (1,5-5 м)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые относятся к декоративным (садово-парковым) и предназначены для установки одного-двух светильников массой не более 20 кг.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные  сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

Опора ОТ1 и ОТ1ф



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
L
Б
d
Dв
(кг)
(мм)
(м)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая ОТ-1
ОТ-1-1,5-0,8
32
168
1,5
0,8


76/60
ОТ-1-2,0-0,8
36
168
2,0
0,8


76/60
ОТ-1-2,5-0,8
40
168
2,5
0,8


76/60
ОТ-1-3,0-0,8
42
168
3,0
0,8


76/60
ОТ-1-3,2-0,8
46
168
3,2
0,8


76/60
ОТ-1-3,5-0,8
48
168
3,5
0,8


76/60
ОТ-1-3,5-1,0
49
168
3,5
1


76/60
ОТ-1-4,0-1,0
54
168
4,0
1


76/60
ОТ-1-4,5-1,0
58
168
4,5
1


76/60
Опора освещения трубчатая несиловая ОТ-1ф
ОТ1ф-1,5

168
1,5

180
20.
76
ОТ1ф-2,0

168
2

180
20.
76
ОТ1ф-2,5

168
2,5

180
20.
76
ОТ1ф-3,0

168
3

180
20.
76
ОТ1ф-3,2

168
3,2

180
20.
76
ОТ1ф-3,5

168
3,5

180
20.
76
ОТ1ф-4,0

168
4

180
20.
76
ОТ1ф-4,5

168
4,5

180
20.
76

m - масса
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
Б – монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза





ТИП  ОТ-2 и ОТ-2ф (2,5-5 м)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые относятся к декоративным (садово-парковым) и предназначены для установки одного-двух светильников массой не более 50 кг.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещение трубчатые несиловые представляют собой стальные  сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

Опора ОТ2 и ОТ2ф



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
L
Б
d
Dв
(кг)
(мм)
(м)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая ОТ-2
ОТ2-2,5-0,8
45
108
2,5
0,8


76/60
ОТ2-3,0-0,8
47
108
3,0
0,8


76/60
ОТ2-3,0-1,0
49
108
3,0
1


76/60
ОТ2-3,5-0,8
69
108
3,5
0,8


76/60
ОТ2-3,5-1,0
69
108
3,5
1


76/60
ОТ2-4,0-1,5
73
108
4,0
1,5


76/60
ОТ2-4,5-1,5
75
108
4,5
1,5


76/60
ОТ2-5,0-1,5
78
108
5,0
1,5


76/60
Опора освещения трубчатая несиловая ОТ-2ф
ОТ2ф-2,5

108
2,5

180
20
76/60
ОТ2ф-3,0

108
3

180
20
76/60
ОТ2ф-3,5

108
3,5

180
20
76/60
ОТ2ф-4,0

108
4

180
20
76/60
ОТ2ф-4,5

108
4,5

180
20
76/60
ОТ2ф-5,0

108
5

180
20
76/60

m - масса
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
Б – монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза





ТИП  ОТ4 и ОТ4ф  (Вальцованные)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов, и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия»

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные  вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

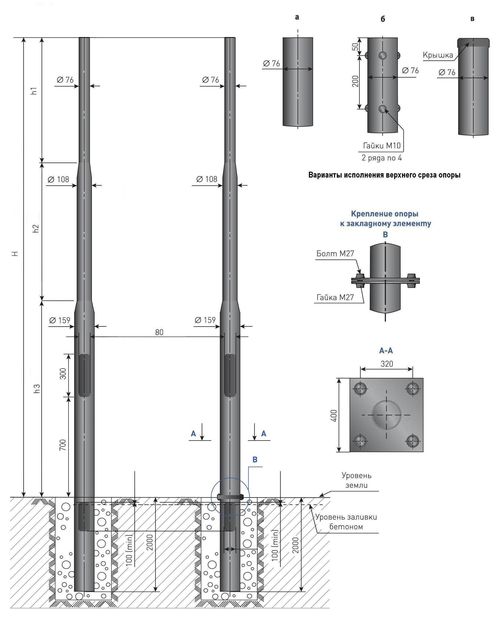

Опора ОТ4 и ОТ4ф (вальцовка)



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
Dн
Н
L
Б
d
Dв
(мм)
(м)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая ОТ4 (вальцовка)
ОТ4-6,5-2,0
159
6,5
2


76
ОТ4-7,0-2,0
159
7,0
2


76
ОТ4-7,5-2,0
159
7,5
2


76
ОТ4-8,0-2,0
159
8,0
2


76
ОТ4-8,5-2,0
159
8,5
2


76
ОТ4-9,0-2,0
159
9,0
2


76
Опора освещения трубчатые несиловые ОТ4ф (вальцовка)
ОТ4ф-6,5
159
6,5

320
30
76
ОТ4ф-7,0
159
7

320
30
76
ОТ4ф-7,5
159
7,5

320
30
76
ОТ4ф-8,0
159
8

320
30
76
ОТ4ф-8,5
159
8,5

320
30
76
ОТ4ф-9,0
159
9

320
30
76
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
Б – монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза




ТИП  ОТ3  и ОТ3ф (Вальцованные)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые относятся к декоративным (садово-парковым) и предназначены для установки одного-двух светильников массой не более 20 кг.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные  сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

Опора ОТЗ и ОТЗф (вальцовка)



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
Dн
Н
L
Б
d
Dв
(мм)
(м)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая ОТ3 (вальцовка)
ОТ3-4,5-1,0
108
4,5
1


76/57
ОТ3-5,0-1,0
108
5,0
1


76/57
ОТ3-5,5-1,5
108
5,5
1,5


76/57
ОТ3-6,0-1,5
108
6,0
1,5


76/57
ОТ3-6,5-1,5
108
6,5
1,5


76/57
ОТ3-7,0-1,5
108
7,0
1,5


76/57
Опора освещения трубчатые несиловые ОТ3ф (вальцовка)
ОТ3ф-4,5
108
4,5

180
22
76/57
ОТ3ф-5,0
108
5

180
22
76/57
ОТ3ф-5,5
108
5,5

180
22
76/57
ОТ3ф-6,0
108
6

180
22
76/57
ОТ3ф-6,5
108
6,5

180
22
76/57
ОТ3ф-7,0
108
7

180
22
76/57

Dy – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
A – монтажный размер
d – диаметр отверстий
Dd – диаметр верхнего среза






ТИП  ОТ-2  и ОТ-2ф (Вальцованные)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые относятся к декоративным (садово-парковым) и предназначены для установки одного-двух светильников массой не более 20 кг.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные  сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

Опора ОТ2 и ОТ2ф (вальцовка)



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
L
Б
d
Dв
(кг)
(мм)
(м)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая ОТ-2 (вальцовка)
ОТ2-2,5-0,8
29
108
2,5
0,8


76/57
ОТ2-3,0-0,8
32
108
3,0
0,8


76/57
ОТ2-3,5-1,0
37
108
3,5
1


76/57
ОТ2-4,0-1,0
40
108
4,0
1


76/57
ОТ2-4,5-1,0
44
108
4,5
1


76/57
Опора освещения трубчатая несиловая ОТ-2ф (вальцовка)
ОТ2ф-2,5
27
108
2,5

180
20
76/57
ОТ2ф-3,0
30
108
3

180
20
76/57
ОТ2ф-3,5
33
108
3,5

180
20
76/57
ОТ2ф-4,0
36
108
4

180
20
76/57
ОТ2ф-4,5
39
108
4,5

180
20
76/57

m – масса
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
Б – монтажный размер
d– диаметр отверстий
Dв– диаметр верхнего среза




ТИП  ОТ-1  и ОТ-1ф (Вальцованные)

НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые  относятся к декоративным (садово-парковым) и предназначены для установки одного-двух светильников массой не более 10 кг.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые представляют собой стальные  сварные или вальцованные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

 ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

Опора ОТ1 и ОТ1ф (вальцовка



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
L
Б
d
Dв
(кг)
(мм)
(м)
(м)
(мм)
(мм)
(мм)
Опора освещения трубчатая несиловая ОТ-1 (вальцовка)
ОТ1-1,0-0,5
11
89
1,0
0,5


57
ОТ1-1,5-0,5
13
89
1,5
0,5


57
ОТ1-2,0-0,8
18
89
2,0
0,8


57
ОТ1-2,5-0,8
20
89
2,5
0,8


57
ОТ1-3,0-0,8
22
89
3,0
0,8


57
ОТ1-3,5-0,8
24
89
3,5
0,8


57
Опора освещения трубчатая несиловая ОТ-1ф (вальцовка)
ОТ1ф-1,0
8
89
1

100
14
57
ОТ1ф-1,5
11
89
1,5

100
14
57
ОТ1ф-2,0
13
89
2

100
14
57
ОТ1ф-2,5
15
89
2,5

100
14
57
ОТ1ф-3,0
18
89
3

100
14
57
ОТ1ф-3,5
20
89
3,5

100
14
57

m – масса
Dн – диаметр (у основания)
H – вертикальный размер
L – длина подземной части
Б – монтажный размер
d – диаметр отверстий
Dв – диаметр верхнего среза

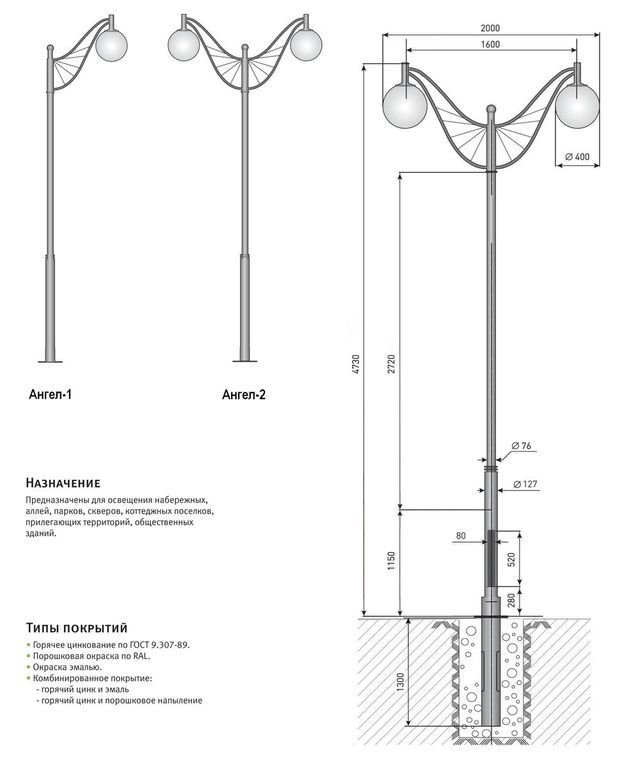

АНГЕЛ-1   И   АНГЕЛ-2

ОСВЕТИТЕЛЬНЫЙ КОМПЛЕКС АНГЕЛ-1 И АНГЕЛ-2

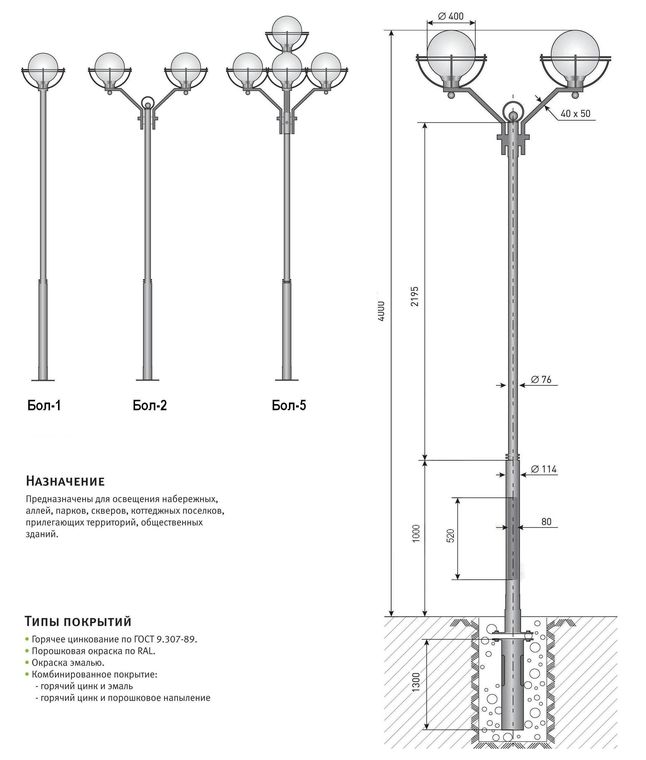

БОЛ-1,   БОЛ-2,   БОЛ-5
ОСВЕТИТЕЛЬНЫЙ КОМПЛЕКС БОЛ-1, БОЛ-2, БОЛ-5

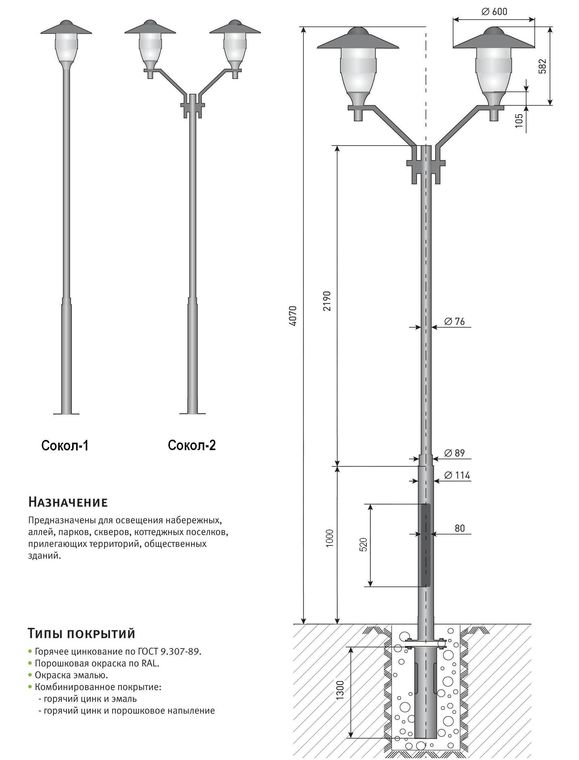

СОКОЛ-1   И   СОКОЛ-2
 ОСВЕТИТЕЛЬНЫЙ КОМПЛЕКС СОКОЛ-1 И СОКОЛ-2
