Опоры контактной сети


ТИП СП и ОС

НАЗНАЧЕНИЕ
Опоры контактной сети силовые трубчатые предназначены для установки светильников, освещающих дороги и магистрали, воздушной подвески кабелей электрической сети наружного освещения (СИП), щитов различного назначения – рекламных, информационных и т.п.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры контактной сети представляют собой стальные сварные ступенчатые конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704,91).
Марка стали для элементов конструкции опор контактной сети выбирается исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции»

ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

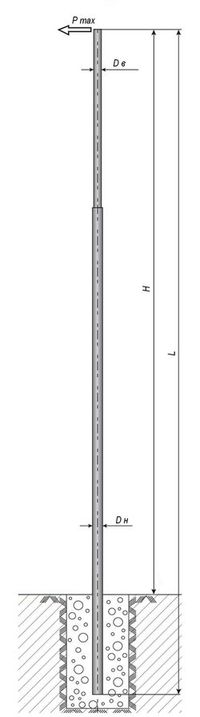

Опора контактной сети силовая ОС

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
L
H
Pmax
(кг)
(мм)
(м)
(м)
(мм)
(кг)
Опора контактной сети силовая прямостоечная СП (до 2008г. - ОП)
СП-300-8,5/10,5
383
219
10,5
8,5
168
300
СП-400-8,5/10,5
404
219
10,5
8,5
168
400
СП-400-8,5/11
426
219
11
8,5
168
400
СП-400-9,0/11 (МГТ)
578
219
11
9,0
168
400
СП-400-9,0/11
487
219
11
9,0
168
400
СП-700-8,5/10,5
580
273
10,5
8,5
219
700
СП-700-8,5/11
610
273
11
8,5
219
700
СП-700-9/11
600
273
11
9,0
219
700
Опора контактной сети силовая ОС
ОС-0,3-9,0(2,0)
427
219
11
9,0
168
300
ОС-0,4-9,0(2,0)
598
219
11
9,0
168
400
ОС-0,7-9,0(2,0)
611
273
11
9,0
219
700
ОС-0,8-9,0(2,0)
836
273
11
9,0
219
800
ОС-0,9-9,0(2,0)
746
325
11
9,0
273
900
ОС-1,0-9,0(2,0)
1 200
273
11
9,0
219
1000
ОС-1,1-9,0(2,0)
1 241
325
11
9,0
273
1100
ОС-1,5-9,0(2,0)
1 043
273
11
9,0
219
1500
ОС-2,1-9,0(2,0)
1 590
325
11
9,0
273
2100
ОС-0,4-11,0(3,0)
610
273
14
11,0
219
400
ОС-0,6-11,0(3,0)
1 107
273
14
11,0
219
600
ОС-1,0-11,0(3,0)
1 400
325
14
11,0
273
1000
ОС-1,3-11,0(3,0)
2 061
325
14
11,0
273
1300
ОС-1,8-11,0(3,0)
1 852
426
14
11,0
325
1800
ОС-2,7-11,0(3,0)
2 586
426
14
11,0
325
2700
ОС-1,0-13,0(3,0)
2 285
325
16
13,0
273
1000
ОС-1,1-13,0(3,0)
1 371
426
16
13,0
325
1100
ОС-1,5-13,0(3,0)
2 034
426
16
13,0
325
1500
ОС-1,9-13,0(3,0)
2 992
426
16
13,0
325
1900
m -  масса  Dн – диаметр у основания
H – длина надземной части опоры L – общая длина опоры
Б – монтажный размер d – диаметр отверстий
Dв – диаметр верхнего среза
P max – номинальное усилие


ТИП ТП и ТФ

НАЗНАЧЕНИЕ
Опоры контактной сети трубчатые предназначены для установки контактных сетей городского транспорта (СНиП 2.05.09-90 «Трамвайные и троллейбусные линии»)

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры контактной сети типа Т (трубчатые) должны быть равнопрочными по любым поперечным осям и выдерживать максимальную суммарную нагрузку, эквивалентную нормированной нагрузке, приложенной к верхней части опоры.
Отклонение верхней части опоры под нагрузкой – согласно 2.05.09-90
Расчетный прогиб стальных под воздействием нормативной нагрузки не должен превышать 1/70 высоты наземной части опоры.

ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

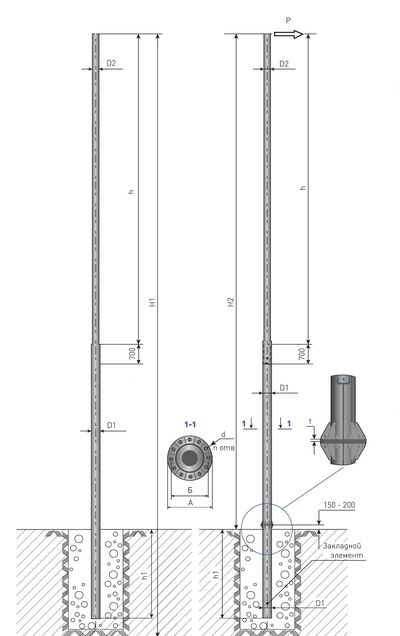

Опора контактной сети трубчатая





НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
D1
Н1
h1
Б
d
D2
Pmax
(кг)
(мм)
(м)
(м)
(мм)
(мм)
(мм)
(кг)
Опора контактной сети трубчатая прямостоечная ТП
ТП-400-9,0/11,0-01
618
219
11
2


168
400
ТП-1000-9,0/11,0-01
1 082

11
2



1000
ТП-1000-9,0/11,5-01
796
377
11,5
2,5



1000
ТП-1300-9,0/11,5-01
969
377
11,5
2,5


273
1300
ТП-1500-9,0/11,0-01
1 120

11
2



1500
ТП-1500-9,0/11,5-01
1 050
377
11,5
2,5


273
1500
ТП-1800-9,0/11,5-01
1 141
426
11,5
2,5


325
1800
ТП-2200-9,0/11,5-02
1 336
426
11,5
2,5


325
2200
ТП-2500-9,0/11,5-02
1 414
426
11,5
2,5


325
2500
ТП-3000-9,0/11,5-02
1 600
478
11,5
2,5


325
3000
ТП-1000-11,0/13,5-01
1 413
325
13,5
2,5


273
1000
ТП-1000-13,0/15,5-01
1 611
325
15,5
2,5


273
1000
Опора контактной сети трубчатая фланцевая ТФ
ТФ-700-9,0-02
596
273
9

380
38
219
700
ТФ-1000-9,0-02
688
325
9

440
38
219
1000
ТФ-1300-9,0-02
848







ТФ-1500-9,0-02
888







ТФ-1800-9,0-02
1 006















































m -  масса  D1 – диаметр у основания
H – вертикальный размер L – длина подземной части
Б – монтажный размер d – диаметр отверстий
D2 – диаметр верхнего среза
P max – номинальное усилие


ТИП  СФ и  ОСф

НАЗНАЧЕНИЕ
Опоры контактной сети силовые фланцевые трубчатые предназначены для установки светильников, освещающих дороги и магистрали, воздушной подвески кабелей электрической сети наружного освещения (СИП), щитов различного назначения – рекламных, информационных и т.п.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры контактной сети силовые фланцевые трубчатые представляют собой стальные сварные ступенчатые конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704,91).
Марка стали для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции»

ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

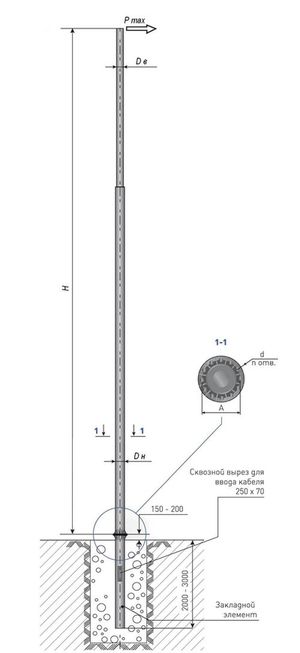

  Опора контактной сети силовая фланцевая

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Н
А
d
Pmax
(кг)
(мм)
(м)
(мм)
(мм)
(мм)
(кг)
Опора контактной сети силовая фланцевая СФ (до 2008г. - ОПФ)
СФ-300-8,5-01
291
219
8,5
360
22
168
300
СФ-400-8,5-01
348
219
8,5
360
22
168
400
СФ-400-8,5-02
382
219
8,5
360
22
168
400
СФ-400-9,0-01
367
219
9
360
22
168
400
СФ-400-9,0-02
402
219
9
360
22
168
400
СФ-700-8,5-01
450
273
8,5
372
22
219
700
СФ-700-8,5-02
491
273
8,5
372
22
219
700
СФ-700-9,0-01
468
273
9
372
22
219
700
СФ-700-9,0-02
510
273
9
372
22
219
700
СФ-400-11,0-02
621

11



400
Опора контактной сети силовая фланцевая ОС(ф)
ОС-0,3-9,0(Ф)

219
9
293
24
159
300
ОС-0,4-9,0(Ф)

219
9
293
24
159
400
ОС-0,7-9,0(Ф)

273
9
363
28
219
700
ОС-0,8-9,0(Ф)

273
9
363
28
219
800
ОС-0,9-9,0(Ф)

325
9
450
28
273
900
ОС-1,5-9,0(Ф)

273
9
363
28
219
1500
ОС-0,6-11,0(Ф)

273
11
363
28
219
600
*
m -  масса  Dн – диаметр у основания
H – вертикальный размер L – длина подземной части
A – монтажный размер d – диаметр отверстий
Dв – диаметр верхнего среза
P max – номинальное усилие
